LAN8720A

量产以太网控制器 / PHY接口 RMII（MAC 侧），SMI 管理速率 10/100Mbps（IEEE 802.3/802.3u）内置缓存/PHY 单芯片以太网 PHY，内置 1.2V 稳压器时钟 25MHz 晶振（REF_CLK Out 模式）或外部输入 50MHz REF_CLK

小尺寸 RMII 10/100 以太网 PHY

封装
QFN-24
引脚
24 引脚 QFN/SQFN 4×4mm
手册
78 页 · 2.9 MB

资料有误或侵权？反馈给我们

  • 支持 HP Auto-MDIX
  • flexPWR 低功耗管理，I/O 电压可变
  • 自协商，自动极性检测与纠正
  • 链路状态变化唤醒检测
  • 2 路状态 LED 输出

LAN8720A 主要参数

来源：原厂数据手册
接口RMII（MAC 侧），SMI 管理
速率10/100Mbps（IEEE 802.3/802.3u）
内置缓存/PHY单芯片以太网 PHY，内置 1.2V 稳压器
时钟25MHz 晶振（REF_CLK Out 模式）或外部输入 50MHz REF_CLK
电源电压模拟 VDD1A/VDD2A 3.0V ~ 3.6V；VDDIO 1.62V ~ 3.6V；可单 3.3V 供电
工作温度0°C ~ +85°C（LAN8720A）；-40°C ~ +85°C（LAN8720AI）
封装QFN/SQFN-24（4×4mm）

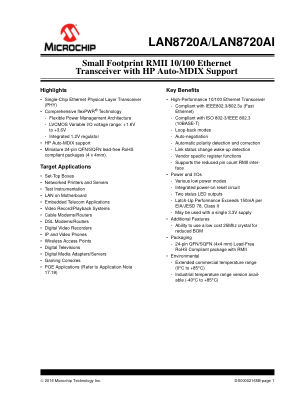

技术文档

1 份文档

数据手册

替代料

1 个

进口品牌 (1)

W5500WIZnet功能相近硬件 TCP/IP 协议栈以太网控制器，SPI 接口
