W5500
量产以太网控制器 / PHY接口 SPI（模式 0/3），理论 80MHz，保证 33.3MHz速率 10BASE-T/100BASE-TX，全/半双工自协商内置缓存/PHY 32KB 收发缓存；内置 10/100 MAC 和 PHY硬件协议栈 TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE
硬件 TCP/IP 协议栈以太网控制器，SPI 接口
- 厂商
- WIZnet
- 封装
- LQFP-48
- 引脚
- 48 引脚 LQFP 7×7mm
- 手册
- 66 页 · 1.4 MB
- 硬件 TCP/IP 协议栈，不支持 IP 分片
- 支持 UDP 网络唤醒 (WOL) 和掉电模式
- 25MHz 外部晶振
- LED 输出：全/半双工、链路、速率、活动
- 不支持 Auto-MDIX
W5500 主要参数
来源：原厂数据手册| 接口 | SPI（模式 0/3），理论 80MHz，保证 33.3MHz |
|---|---|
| 速率 | 10BASE-T/100BASE-TX，全/半双工自协商 |
| 内置缓存/PHY | 32KB 收发缓存；内置 10/100 MAC 和 PHY |
| 硬件协议栈 | TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE |
| Socket 数 | 8 个独立硬件 Socket |
| 电源电压 | 3.3V，I/O 兼容 5V |
| 功耗 | 100M 链路 128mA，掉电模式 13mA（典型） |
| 工作温度 | -40°C ~ +85°C |
| 封装 | LQFP-48（7×7mm，0.5mm 间距） |

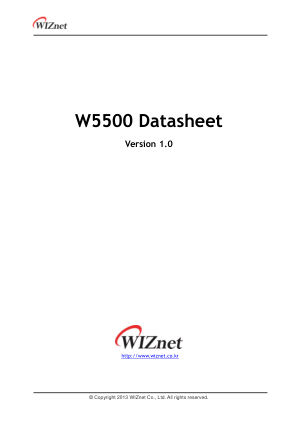

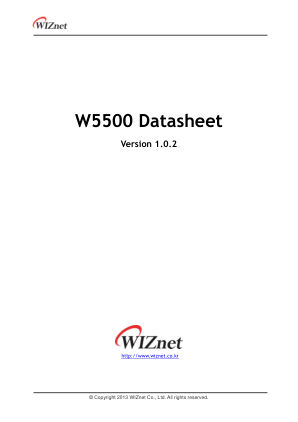

技术文档
2 份文档数据手册
替代料
1 个进口品牌 (1)
| LAN8720A | Microchip | 功能相近 |
