ENC28J60
量产以太网控制器 / PHY接口 SPI，最高 20MHz速率 10BASE-T（全双工/半双工）内置缓存/PHY 8KB 收发包双口 SRAM；集成 MAC 和 10BASE-T PHY时钟 25MHz
带 SPI 接口的独立 10BASE-T 以太网控制器
- 封装
- SOIC-28 / SSOP-28 / QFN-28
- 引脚
- 28 引脚（SPDIP、SSOP、SOIC、QFN）
- 手册
- 98 页 · 1.6 MB
- 独立以太网控制器，兼容 IEEE 802.3
- 硬件环形接收 FIFO，内置 DMA，硬件辅助校验和计算
- 单播/组播/广播过滤，支持魔术包唤醒，64 位哈希表
- 2 路可编程 LED（链路/收发/冲突/双工）
- 6 个中断源，1 个中断输出脚
ENC28J60 主要参数
来源：原厂数据手册| 接口 | SPI，最高 20MHz |
|---|---|
| 速率 | 10BASE-T（全双工/半双工） |
| 内置缓存/PHY | 8KB 收发包双口 SRAM；集成 MAC 和 10BASE-T PHY |
| 时钟 | 25MHz |
| 电源电压 | 3.1V ~ 3.6V（典型 3.3V），输入兼容 5V |
| 工作温度 | -40°C ~ +85°C（工业级）；0°C ~ +70°C（商业级，仅 SSOP） |
| 封装 | 28 引脚 SPDIP / SSOP / SOIC / QFN |
技术文档

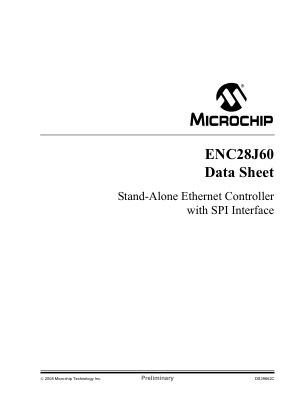

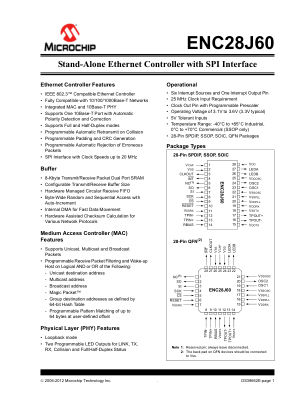

2 份文档数据手册
替代料
0 个暂未收录 ENC28J60 的替代料信息。
