TM1650

量产国产LED / 显示驱动显示模式 8 段 × 4 位 或 7 段 × 4 位段驱动电流 > 25mA位驱动电流 > 150mA亮度调节 8 级

LED 数码管驱动控制专用电路（I2C 类接口）

封装
DIP-16 / SOP-16
引脚
16 引脚 DIP16 / SOP16（DIG1-4、A-G/KI1-7、DP/KP、SCL、SDA、VDD、GND）

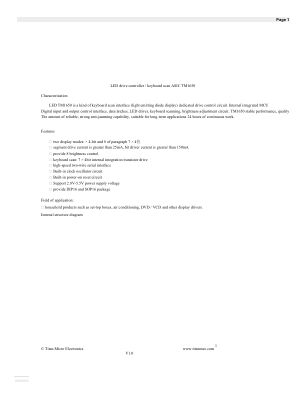

手册
10 页 · 167 KB

资料有误或侵权？反馈给我们

  • LED 数码管驱动加键盘扫描二合一
  • 内置时钟振荡器和上电复位
  • 位驱动内置大电流晶体管
  • 不支持组合键

TM1650 主要参数

来源：原厂数据手册
显示模式8 段 × 4 位 或 7 段 × 4 位
段驱动电流> 25mA
位驱动电流> 150mA
亮度调节8 级
键盘扫描7 × 4 位
接口两线串行（类 I2C，SCL/SDA），平均速率 4Mbps
电源电压2.8V ~ 5.5V（特性列表）；推荐工作 2.8V ~ 7.0V，典型 5.0V
工作温度-40°C ~ +85°C
封装DIP-16 / SOP-16

技术文档

2 份文档

数据手册
