TPS5430
量产DC-DC 转换器输入电压 5.5V ~ 36V输出电流 3A 连续（4A 峰值）输出电压 可调，最低 1.22V（初始精度 1.5%）开关频率 500kHz（400 ~ 600kHz）
5.5V 至 36V 输入、3A、500kHz 降压转换器
- 封装
- SO PowerPAD-8
- 引脚
- 8 引脚 HSOIC (DDA) 带散热焊盘

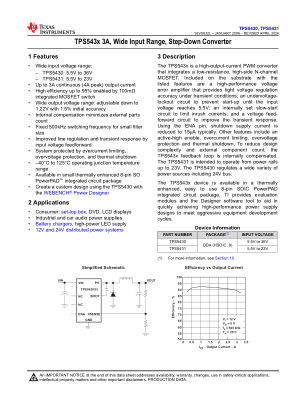

- 手册
- 41 页 · 2.1 MB
- 内置 100mΩ 高边 N-MOSFET，效率可达 95%
- 内部补偿，外围元件少
- 输入电压前馈，改善线性调整率和瞬态响应
- 过流限制、过压保护、热关断
- ENA 使能脚，关断电流 15μA
TPS5430 主要参数
来源：原厂数据手册| 输入电压 | 5.5V ~ 36V |
|---|---|
| 输出电流 | 3A 连续（4A 峰值） |
| 输出电压 | 可调，最低 1.22V（初始精度 1.5%） |
| 开关频率 | 500kHz（400 ~ 600kHz） |
| 上管导通电阻 | 100mΩ（典型，VIN=12V），最大 230mΩ |
| 最高效率 | 95% |
| 关断电流 | 15μA（典型），50μA（最大） |
| 工作温度 | -40°C ~ 125°C（结温） |
| 封装 | HSOIC-8 PowerPAD (DDA) |
