TLV9062

量产运算放大器通道数 2（双路）GBW 10MHz压摆率 6.5V/µs输入失调电压 ±0.3mV（典型），±1.6mV（最大）

10MHz 低噪声 RRIO 双路运算放大器

封装
SOIC-8 / VSSOP-8
引脚
8 引脚（双运放标准引脚）；带关断的 TLV9062S 为 VSSOP-10 / X2QFN-10 / DSBGA-9
手册
99 页 · 7.8 MB

资料有误或侵权？反馈给我们

  • 10MHz 单位增益稳定的 CMOS 运放
  • 内置 RFI/EMI 滤波
  • 输出阻抗呈阻性，容性负载更容易稳定
  • 过驱时无相位反转
  • TLV9062S 版本带关断，待机电流低于 1µA

TLV9062 主要参数

来源：原厂数据手册
通道数2（双路）
GBW10MHz
压摆率6.5V/µs
输入失调电压±0.3mV（典型），±1.6mV（最大）
输入偏置电流±0.5pA
噪声密度10nV/√Hz @10kHz
静态电流538µA/通道（典型）
电源电压1.8V ~ 5.5V
轨到轨输入和输出均为轨到轨 (RRIO)
工作温度-40°C ~ 125°C
封装SOIC-8 (D) / TSSOP-8 (PW) / VSSOP-8 (DGK) / SOT-23-8 (DDF) / WSON-8 (DSG)

技术文档

1 份文档

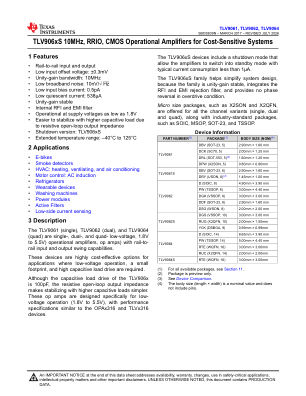

数据手册

替代料

6 个

进口品牌 (6)

OA1ZHASTMicroelectronics功能相近High precision 5 µV zero drift, low-power op amps
TSL6001STMicroelectronics功能相近Low-power, 1 MHz, rail-to-rail, 5 V cost-effective op amp
TSL6901STMicroelectronics功能相近Very high accuracy (12 µV) zero drift micropower 5 V cost-effective operational amplifiers
TSZ121STMicroelectronics功能相近Very high accuracy (5 µV) zero drift micropower 5 V operational amplifiers
TSL6101STMicroelectronics功能相近High bandwidth (5 MHz) rail-to-rail 5 V cost-effective op amp
OA1MPASTMicroelectronics功能相近High precision low-power CMOS op amp
