SN65HVD72
量产RS-485 / RS-232电源电压 3V ~ 3.6V（典型 3.3V）最高速率 250kbps双工 半双工总线节点数 213（3/20 单位负载）
3.3V 半双工 RS-485 收发器
- 封装
- SOIC-8 / VSSOP-8
- 引脚
- 8 引脚：R、RE、DE、D、GND、A、B、VCC
- 手册
- 47 页 · 1.5 MB
- 3.3V 供电 RS-485 收发器，逻辑输入兼容 5V
- 总线 IEC ESD 防护强
- 低单位负载，可挂 200 个以上节点
- 上电和掉电时总线无毛刺
- 扩展工业级温度 -40°C ~ 125°C
SN65HVD72 主要参数
来源：原厂数据手册| 电源电压 | 3V ~ 3.6V（典型 3.3V） |
|---|---|
| 最高速率 | 250kbps |
| 双工 | 半双工 |
| 总线节点数 | 213（3/20 单位负载） |
| 总线 ESD | ±15kV HBM，±12kV IEC 61000-4-2 接触放电 |
| 接收器迟滞 | 80mV |
| 工作电流 | 静态 < 1mA，待机 < 2µA |
| 工作温度 | -40°C ~ 125°C |
| 封装 | SOIC-8 (D) / VSSOP-8 (DGK) / VSON-8 (DRB) |
技术文档

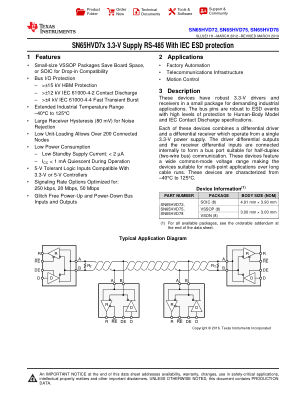

1 份文档数据手册
替代料
0 个暂未收录 SN65HVD72 的替代料信息。
